結構組成

它主要由柜體、高壓真空斷路器、儲能機構、小車、接地刀閘和綜合保護器組成。

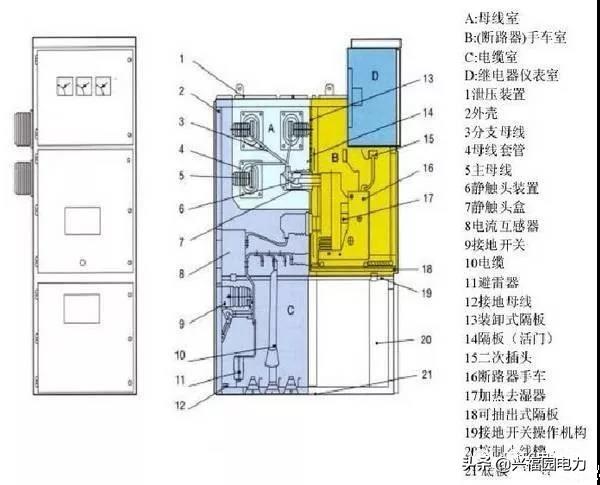

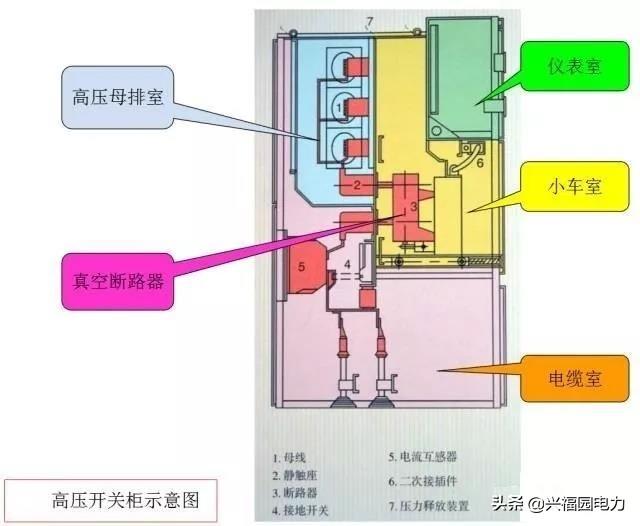

高電壓開關柜內部結構

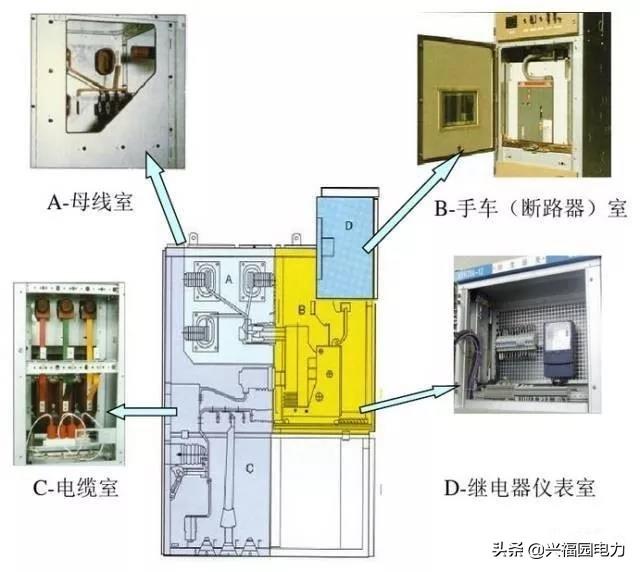

(1)柜體

由鐵板壓制而成，是一個封閉的結構，設有儀表室、電車室、電纜室、母線室等。每個房間都用鐵板隔開。儀器室配有綜合保護器、電流表、電壓表等裝置。無軌電車室配有一輛電車和一個高壓真空斷路器。三相母線安裝在母線室內；電纜室用于電力電纜的外部連接。

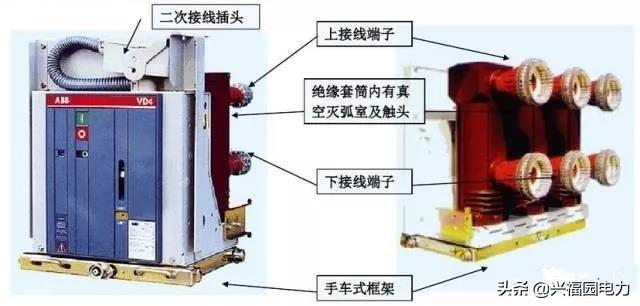

(2)高壓真空斷路器

所謂的高壓真空斷路器是將其主觸頭安裝在一個密封的真空室中。當觸點打開和關閉時，它的電弧沒有氣體來支持燃燒，所以它不會燒壞，并且耐用。同時，它以絕緣材料為基礎來提高真空開關的絕緣性能，所以被稱為高壓真空斷路器。

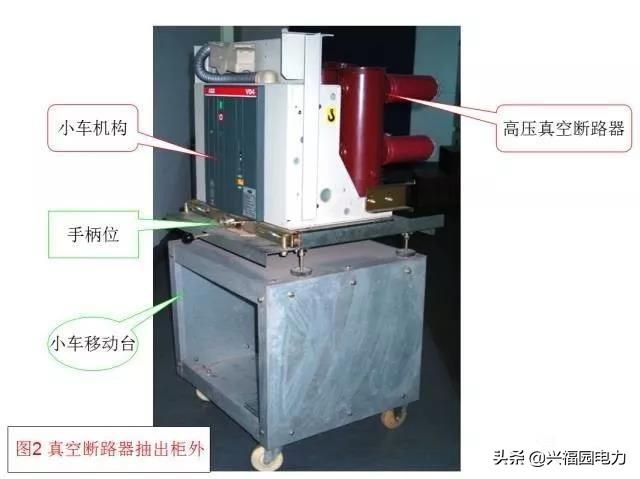

(3)臺車機構

高壓真空斷路器安裝在小車上，并隨小車移動。順時針搖動手柄時，小車進入機柜，并攜帶真空斷路器插入高壓電路。逆時針搖動手柄時，小車退出機柜，驅動真空斷路器拉出高壓電路。

④能量?jī)?chǔ)存機制

一個小馬達驅動彈簧儲存能量，彈簧釋放動能關閉真空斷路器。

⑤接地閘刀開關

這是一個作用于安全聯鎖的閘刀開關。只有當接地刀閘關閉時，高壓柜門才能打開。否則，當接地刀閘未合上時，高壓柜門無法打開，起到安全聯鎖保護作用。

⑥綜合保護器

本發明涉及一種微機保護器，由微處理器、顯示屏、按鍵和外圍電路組成。用于替代原有的過流、過壓、時間等繼電保護電路。輸入信號:電流互感器、電壓互感器、零序電流互感器、開關量等信號；鍵盤可用于設置電流值、電壓值、快速斷開時間和開始時間等數據。顯示屏可顯示實時數據，并參與控制執行保護動作。

形式分類

(1)根據機柜結構，可分為金屬封閉間隔式開關柜、金屬封閉鎧裝式開關柜和金屬封閉箱式固定式開關柜。

(2)根據主接線形式開關柜，可分為橋接線開關柜，單母線開關柜，雙母線開關柜，單母線段開關柜，雙母線帶旁路母線開關柜和單母線帶旁路母線段開關柜。

(3)根據斷路器手車的安裝位置，可分為落地式開關柜和中間式開關柜。

(4)根據斷路器的安裝方式，可分為固定式開關柜和移動式(手車式)開關柜兩種。

⑤根據內絕緣介質開關柜的不同，可分為空氣絕緣開關柜和SF6氣體絕緣開關柜。

主要技術參數

(1)操作機構分合閘線圈的額定電壓、DC電阻和功率，儲能電機的額定電壓和功率；

(2)額定電壓、額定電流、額定頻率、額定工頻耐受電壓、額定雷擊沖擊耐受電壓；

(3)接地開關額定近峰值額定短期耐受電流、額定峰值耐受電流；

(4)斷路器額定中等分?jǐn)嚯娏鳌㈩~定合閘峰值電流、額定短期耐受電流、額定峰值耐受電流；

(5)柜體防護等級和數量符合國家標準。
