基本定義

高壓開關柜是指用于發電、輸電、配電、電力轉換和用電系統通/斷、控制或保護的電氣產品，電壓等級為3.6千伏至550千伏，主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置，高壓開關柜。高壓開關制造是輸變電設備制造的重要組成部分，在整個電力行業中占有非常重要的地位。有些人愿意稱高壓開關柜高壓配電柜,這實際上是一件事...

功能:高壓開關柜具有架空接入線路、電纜接入線路、總線連接等功能。

用途:主要適用于發電廠、變電站、電力系統變電站、石油化工、冶金軋鋼、輕工紡織、廠礦、住宅小區、高層建筑等不同場所。

成分:開關柜應滿足“交流金屬封閉開關設備”標準的相關要求。它由柜體和斷路器組成。柜體由外殼、電氣部件(包括絕緣)、各種機構、二次端子和連接線組成。

五項預防措施:

1.防止有載合閘:高壓開關柜真空斷路器小車在試驗位置合閘后，小車斷路器不能進入工作位置。

2.防止接地線合閘:當高壓開關柜的接地刀處于合閘位置時，小車斷路器不能合閘。

3.防止意外帶電間隔:當高電壓開關柜的真空斷路器閉合時，外殼的后門與接地刀上的機器和柜門鎖定。

4.防止帶電接地:工作時高壓開關柜的真空斷路器閉合，接地刀不能投入運行。

5.有載拉刀制動的防止:高電壓開關柜的真空斷路器在工作合閘操作時不能從臺車式斷路器的工作位置退出。

結構組成

它主要由柜體、高壓真空斷路器、儲能機構、小車、接地刀閘和綜合保護器組成。

使用制造商的高電壓開關柜作為示例，向您展示內部詳細結構

(1)柜體

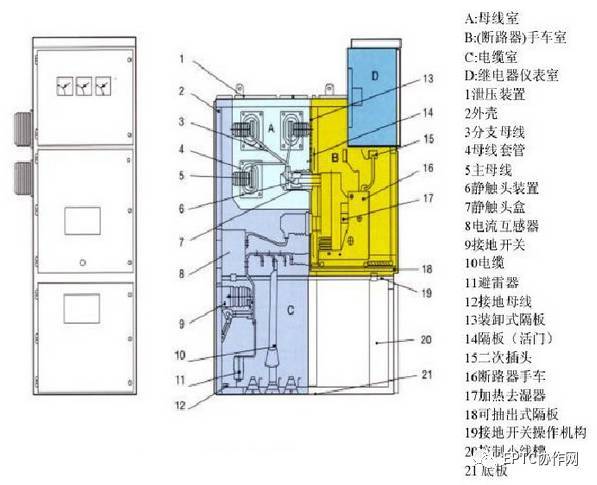

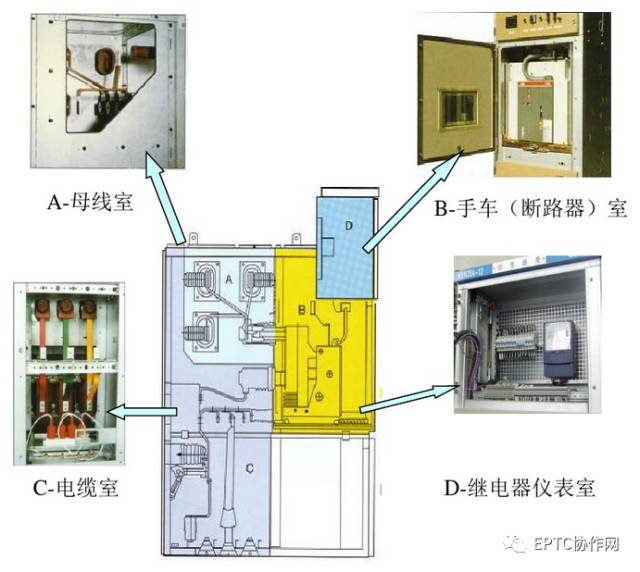

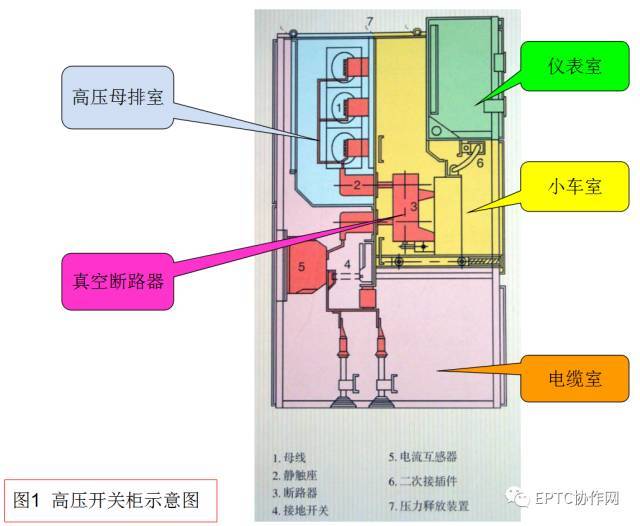

由鐵板壓制而成，是一個封閉的結構，設有儀表室、電車室、電纜室、母線室等。每個房間由鐵板隔開，如圖1所示。儀器室配有綜合保護器、電流表、電壓表等裝置。無軌電車室配有一輛電車和一個高壓真空斷路器。三相母線安裝在母線室內；電纜室用于電力電纜的外部連接。

(2)高壓真空斷路器

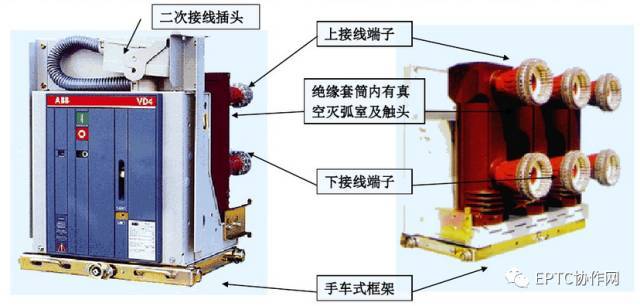

所謂的高壓真空斷路器是將其主觸頭安裝在一個密封的真空室中。當觸點打開和關閉時，它的電弧沒有氣體來支持燃燒，所以它不會燒壞，并且耐用。同時，它以絕緣材料為基礎來提高真空開關的絕緣性能，所以被稱為高壓真空斷路器。

(3)臺車機構

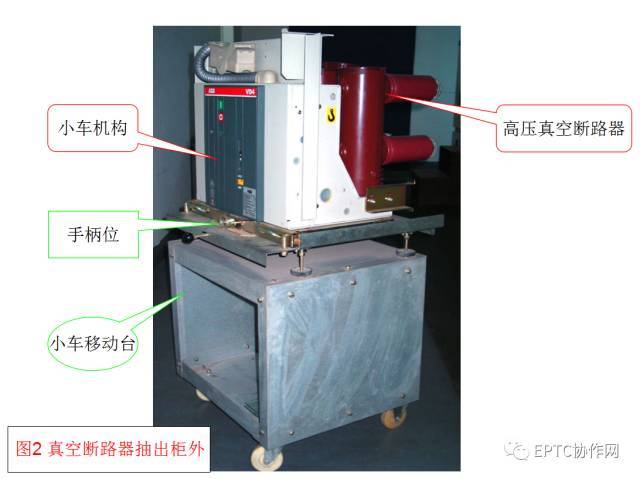

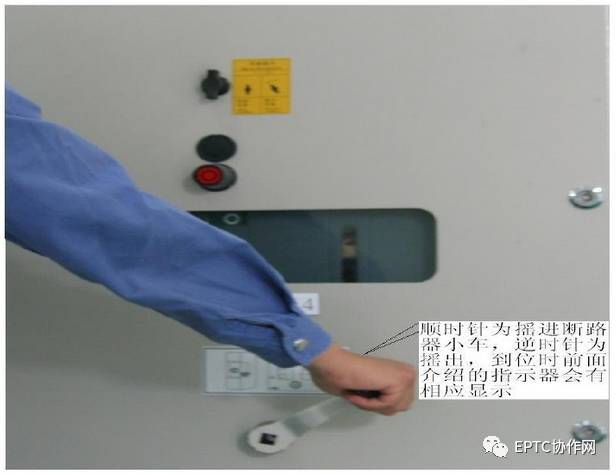

高壓真空斷路器安裝在小車上，并隨小車移動。順時針搖動手柄時，小車進入機柜，并攜帶真空斷路器插入高壓電路。逆時針搖動手柄時，小車退出機柜，驅動真空斷路器拉出高壓電路，如圖2所示。

④能量儲存機制

一個小馬達驅動彈簧儲存能量，彈簧釋放動能關閉真空斷路器。

⑤接地閘刀開關

這是一個作用于安全聯鎖的閘刀開關。只有當接地刀閘關閉時，高壓柜門才能打開。否則，當接地刀閘未合上時，高壓柜門無法打開，起到安全聯鎖保護作用。

⑥綜合保護器

本發明涉及一種微機保護器，由微處理器、顯示屏、按鍵和外圍電路組成。用于替代原有的過流、過壓、時間等繼電保護電路。輸入信號:電流互感器、電壓互感器、零序電流互感器、開關量等信號；鍵盤可用于設置電流值、電壓值、快速斷開時間和開始時間等數據。顯示屏可顯示實時數據，并參與控制執行保護動作。

形式分類

(1)根據主接線形式開關柜，可分為橋接線開關柜，單母線開關柜，雙母線開關柜，單母線段開關柜，雙母線帶旁路母線開關柜和單母線帶旁路母線段開關柜。

(2)根據斷路器的安裝方式，可分為固定式開關柜和移動式(手車式)開關柜兩種。

(3)根據機柜結構，可分為金屬封閉間隔式開關柜、金屬封閉鎧裝式開關柜和金屬封閉箱式固定式開關柜。

(4)根據斷路器手車的安裝位置，可分為落地式開關柜和中心式開關柜。

(5)空氣絕緣開關柜和SF6氣體絕緣開關柜可根據不同的內部絕緣介質開關柜進行劃分。

主要技術參數

1.額定電壓、額定電流、額定頻率、額定工頻耐受電壓、額定雷擊沖擊耐受電壓；

2.斷路器額定中等分斷電流、額定合閘峰值電流、額定短期耐受電流、額定峰值耐受電流；

3.接地開關額定近峰值電氣額定短期耐受電流和額定峰值耐受電流；

4.操作機構分合閘線圈的額定電壓、DC電阻和功率，儲能電機的額定電壓和功率；

5.柜體防護等級和國家標準號。

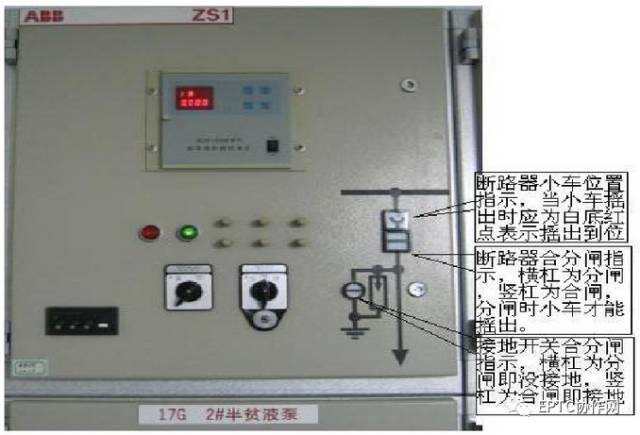

輸電運行程序

1、關閉所有后門和后蓋板，并上鎖，關閉后門前將接地開關置于關閉位置

2.將接地開關的操作手柄插入中門右下方的六角孔中，逆時針旋轉，使接地開關處于斷開位置。操作孔處的聯鎖板將自動彈回覆蓋操作孔，機柜下門將被鎖定。

3.推上服務小車將其定位，將小車推入機柜將其定位在隔離位置，手動插入二次插頭，并關閉手車室門。

4.將斷路器手車的搖把插入搖把插座，順時針轉動搖把約20圈。當曲柄明顯堵塞并伴有咔嗒聲時，取下曲柄。此時，手車處于工作位置，二次插頭鎖定，斷路器手車主電路接通，并檢查相關信號。

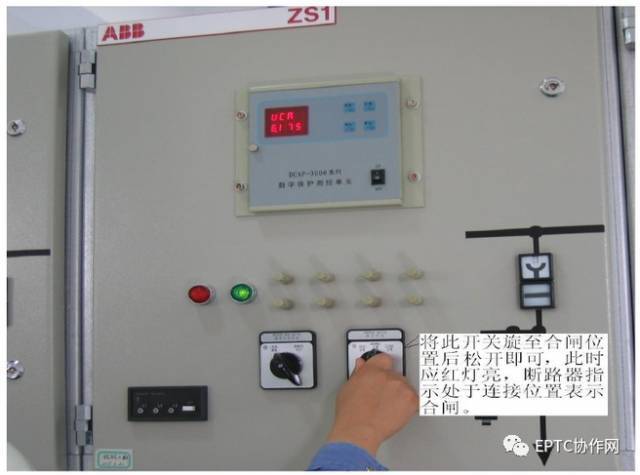

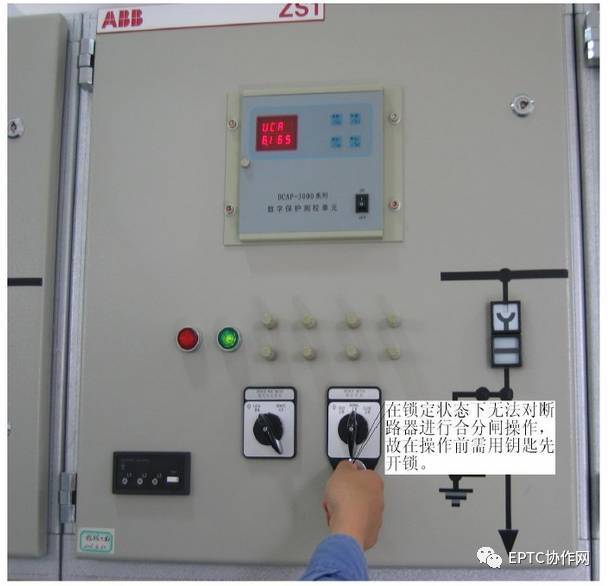

5.操作是打開和關閉儀表板。關閉開關打開和關閉斷路器。同時，儀表板上的綠燈熄滅，紅燈亮，接通成功。

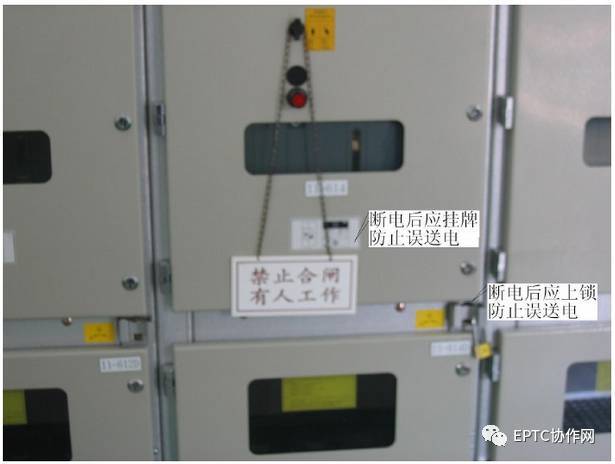

停電操作程序

1.操作儀表板打開和關閉，并關閉開關，將斷路器置于關閉位置。同時，儀表板上的紅燈熄滅，綠燈亮，關閉成功。

2.將斷路器手車的搖把插入搖把插座，順時針轉動搖把約20圈。當曲柄明顯堵塞并伴有咔嗒聲時，取下曲柄。此時，手車處于測試位置。釋放輔助插件鎖。打開手推車房的門。手動斷開輔助插件，并斷開手車的主回路。

3.推動服務車將其鎖定，將手推車拉至服務車，并啟動服務車。

4、觀察帶電顯示或檢查電如果不帶電可以繼續操作。

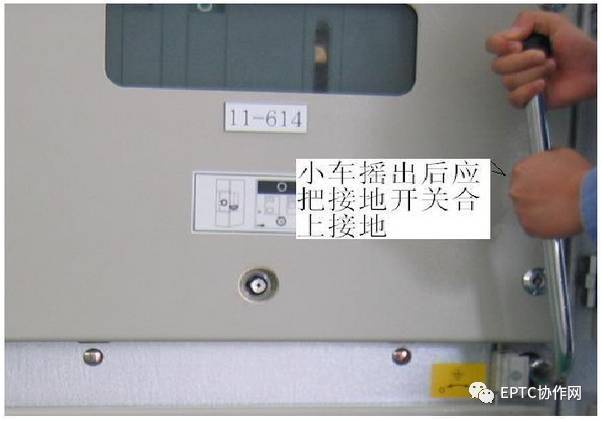

5.將接地開關的操作手柄插入中間門右下側的六角孔中，順時針旋轉使接地開關處于關閉位置。確認接地開關已經關閉后，打開機柜的下門，以便維護人員可以進入維護和檢修。

合閘故障的判斷和處理

合閘故障可分為電氣故障和機械故障。有兩種切換模式:手動和電動。未能手動開啟通常是機械故障。開關可以手動打開，而開關不能電動打開是電氣故障。

1.保護動作:開關上電前，電路中有故障保護電路，使防跳繼電器起作用。開關接通后立即跳閘。即使轉換開關仍處于閉合位置，開關也不會再次閉合并連續跳躍。

2.故障保護:現在在高壓柜中安裝了五種保護功能。要求開關不在操作位置或測試位置時不能接通。也就是說，位置開關沒有閉合，電氣開關不能閉合。這種故障在關閉過程中經常遇到。此時，運行位置燈或測試位置燈不亮。輕輕移動開關手車，關閉動力傳輸限位開關。如果限位開關的偏移距離太大，應進行調整。當JYN型高壓柜中的位置開關不能向外移動時，可增加一個V形件，以保證限位開關可靠閉合。

3.電氣聯鎖故障:為了系統的可靠運行，在高壓系統中設置了一些電氣聯鎖。例如，在具有雙向電源引入線的單母線分段系統中，要求雙向引入線柜和母線耦合器柜的三個開關中只有兩個可以組合。如果三者都關閉，將有反向動力傳輸的危險。并且短路參數改變，并聯運行短路電流增加。聯鎖電路的形式如圖4所示。進線柜的聯鎖電路與母聯柜的常閉觸點串聯，這要求母聯柜關閉時，進線柜可以打開。

母聯柜的聯鎖電路與兩個進線柜中的一個常開一個常閉串聯，然后并聯。通過這種方式，可以確保只有當兩個進線柜中的一個接通而另一個斷開時，總線耦合器才能傳輸功率。當高壓柜不能通電時，首先要考慮是否有電氣聯鎖，不能盲目手動切換。電氣聯鎖故障通常是操作不當，不能滿足切換要求。例如，雖然總線耦合器一個接一個地進入線柜，但是制動柜中的手車被拉出并且插頭沒有插入。如果聯鎖電路出現故障，萬用表可用于檢查故障位置。

通過紅燈和綠燈判斷輔助開關故障簡單方便，但不太可靠。可以用萬用表檢查和確定。檢修輔助開關的方法是調整固定法蘭的角度，調整輔助開關連桿的長度等。

4.控制回路中的開路故障:控制開關損壞和控制回路中的線路斷開會阻止閉合線圈接收電力。此時，閉合線圈沒有動作聲。測量線圈上沒有電壓。檢查方法是用萬用表檢查開路點。

5.合閘線圈故障:合閘線圈燒毀是短路故障。這時，異味、煙霧和短導火線出現了。閉合線圈設計用于短期運行，通電時間不能太長。關閉失敗后，應及時查找原因，關閉不應重復多次。尤其是CD型電磁操作機構的閉合線圈，由于電流大，容易燒壞。

測試電力傳輸通常用于修復高壓機柜無法接通的故障。這種方法可以消除線路故障(除了變壓器溫度和氣體故障)、電氣聯鎖故障和限位開關故障。故障位置基本上可以在手車內確定。因此，可以采用在試驗位置進行試驗送電，更換備用手車送電的方法進行應急處理。這樣可以事半功倍，減少停電時間。

資料來源:電力之窗
