在10kV線路出線方式中，10kV線路多采用開關柜出線方式，與架空出線相比，具有占地面積小、操作方便、運行可靠等優點。

10kV高壓開關柜的線路保護裝置大多采用分散式組屏(獨立于開關柜)，少數采用集中式組屏(集中于保護屏)，但其保護二次回路是一致的。

當10kV高壓開關柜內部故障和異常運行發生時，繼電保護裝置能夠快速可靠地動作，選擇性地跳閘相關斷路器，并可靠地隔離故障。

10kV高壓開關柜

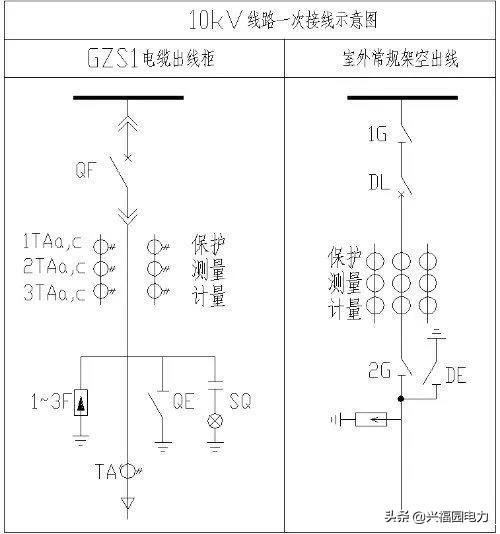

如圖所示，10kV線路出線方式可分為:開關柜出線和架空出線。開關柜出線方式由于一次設備集中、占地面積小、操作方便、運行可靠而被廣泛采用。

普通10kV高壓開關柜包括母線、出線電纜、斷路器(包括手車式)、電流互感器、零序電流互感器、避雷器、隔離開關(包括接地刀)、防誤閉鎖裝置(電氣和機械)、帶電顯示裝置和保護裝置等。

10kV高壓開關柜交流電路

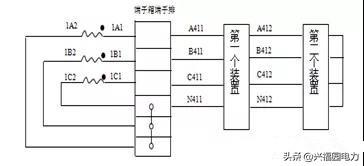

(1)電流回路

10kV開關柜范圍內電流互感器的二次接線引至端子排進行一點接地，備用繞組引至端子排進行短路接地。

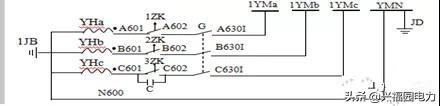

(2)電壓電路

10kV開關柜母線電壓取自屏幕頂部的小母線，小母線電壓取自電壓并聯裝置，線電壓取自線電壓互感器，電壓N600只有一個接地點。

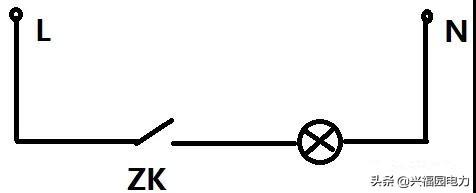

(3)照明電路

10kV高壓開關柜 DC電路

(1)信號電路

10kV開關柜內部信號包括斷路器位置、隔離開關位置、報警信號、鎖定信號和動作信號。

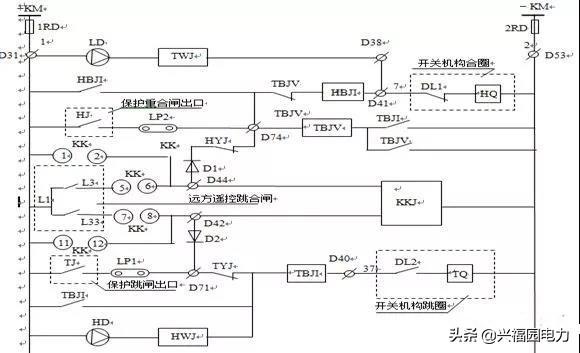

(2)控制回路

(3)電源電路

10kV電源電路分為獨立設備電源、控制電源和儲能電源。
