低電壓開關柜是我們常見的電氣設備之一，但是許多人不太了解它里面有什么，它的主要部件是什么，它的功能是什么。今天，統一邊肖將介紹低電壓開關柜的主要組件和功能。

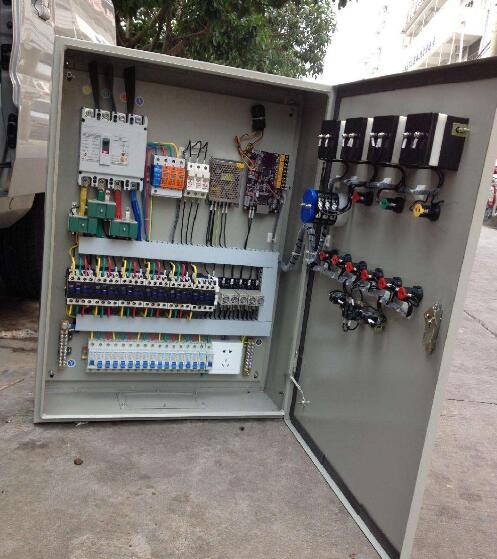

一、低壓配電柜主要成分

低壓配電柜主要由進線柜、出線柜、電容器柜、計量柜等組成。

進線柜:又稱受電柜，是從電網(從進線到母線)接收電能的設備。一般情況下，安裝斷路器、電流互感器、電壓互感器、隔離刀等部件。

出線柜:又稱饋線柜或配電柜，是用來分配電能(從母線到每個出線口)的設備。一般來說，斷路器、電流互感器、電壓互感器、隔離刀等部件也安裝在一起。

總線連接柜:也稱為總線斷開柜，是一種用于連接兩條總線(從總線到總線)的設備。在單母線分段和雙母線系統中，經常使用母線連接，以滿足用戶選擇不同運行模式的要求，或確保在故障情況下有選擇地卸載。

電壓互感器柜:電壓互感器柜一般直接安裝在母線上，檢測母線電壓，實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器。

隔離柜:用于隔離兩端母線或隔離受電設備和供電設備。它可以為操作員提供一個可視的終點，以方便維護和檢修操作。由于隔離柜不具備斷開和接通負載電流的能力，因此當與其配套的斷路器閉合時，不允許推拉隔離柜的手車。在一般應用中，需要在斷路器的輔助觸點和隔離手車之間設置聯鎖，以防止操作人員誤操作。

電容器柜:又稱補償柜，用于提高電網的功率因數，或無功功率補償。主要部件是并聯的成組電容器組、開關控制回路、保險絲和其他保護裝置。通常與進線柜并聯安裝，一個或多個電容器柜可以并聯運行。電容器柜與電網斷開后，由于電容器組需要一段時間才能完成放電過程，柜內的元器件，尤其是電容器組，不能用手直接觸摸；在斷電后的一定時間內(取決于電容器組的容量，例如1分鐘)，不允許重合閘以避免對電容器的過電壓損壞。在執行自動控制功能時，還應注意各組電容器切換次數的合理分配，以避免一組電容器損壞而另一組電容器很少切換的情況。

計量柜:主要用于計量電能(千瓦時)，分為高壓和低壓。它一般配有隔離開關、熔斷器、電流互感器、電壓互感器、有功電能表(傳統電能表或數字電能表)、無功電能表、繼電器和一些其他輔助二次設備(如負荷監測儀等)。)。

二、低壓的作用配電柜

低壓額定電流配電柜是一個額定電壓為380伏的50Hz交流配電系統，其主要功能是在低壓配電系統中分配功率，并將通過變壓器的電壓分配給每個功率單元，用于功率和照明分配。該產品具有分?jǐn)嗄芰?qiáng)、動熱穩定性好、電氣方案靈活、組合方便、系列化、實用性強、結構新穎的特點。

1.合理配置電源方便。

2.當線路發生故障時，有利于控制故障范圍，迅速發現故障點并及時排除。

3.在沒有大規模停電的情況下，分段安排線路維護很方便。

4.配電柜方便放置各種保護設備，如防止短路的保險絲和防止過載的空氣開關。
