配電箱中零排和接地排的安裝位置沒有明確規定。正常情況下，零位排一般安裝在接地排的左側，但也有特殊情況，零位排和接地排不能根據安裝位置來確定。

在相同的配電箱中，行0和行接地中的連接端子的數量是相同的。

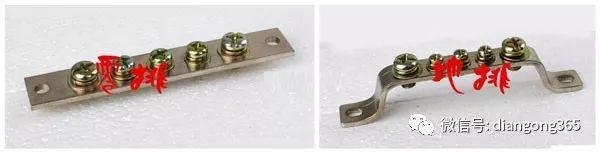

零排為直排，安裝時零排兩端需連接絕緣子，不能直接接觸箱體；接地排的兩端向下彎曲一定弧度，安裝時直接沖壓安裝在箱體上。配電箱在小物體上，錯誤會產生大事故

接線

零行的上端口連接是主交換機下端口的零線。即從零行的下端口畫出的線可以被認為是主交換機的下端口的零線分支。所有線都是平行的。

接地排直接連接到配電箱外殼。由于家庭配電箱是一個安裝盒，它也可以被視為接地排直接連接到地面。從接地排畫出的所有線都可以被認為是接地的。

影響

零線主要為1P斷路器(無零線)電路提供零線。配電箱在小物體上，錯誤會產生大事故

接地排為所有插座電路提供接地。在所有三腳插頭中，頂部插頭是一種電氣接地裝置。功率較大的電器通常配備接地裝置，以防止內部漏電對用戶或電器造成傷害。配電箱在小物體上，錯誤會產生大事故

接地區別

如果你是一個普通用戶，你可以很容易地通過以上內容區分零行和地行。然而，如果你是一個對電略知一二的朋友，你可能會誤解接地。

零線和地線都需要接地，但目的不同。

中性線在變壓器端接地。中性點接地使其成為中性。在單相電路中，中性點直接連接到接地裝置，以獲得接地的參考零電位。中性線通常被稱為零線。

接地線接地在配電箱以內，主要目的是消除電器上的靜電。
